Пробивной
инструмент
Пуансоны и матрицы для координатно-пробивных прессов Trumpf, Amada, LVD, Euromac. Стандартные формы и изготовление по чертежам под любую геометрию отверстия и форму.
Система Thick Turret
Инструмент Thick Turret по станциям
- Станция A (1/2") — до 12.7 мм
- Станция B (1 1/4") — до 31.7 мм
- Станция C (2") — до 50.8 мм
- Станция D (3 1/2") — до 88.9 мм
- Станция E (4 1/2") — до 114.3 мм
Доступен в модификациях Standard (STD) и Air Blow (ABS) с системой масляного обдува.
Специализированный инструмент
- Полное направление (Fully Guided): Для тонких пуансонов от 0.8 до 5.99 мм.
- Отрезной инструмент (Slitting Tools): Для вырубки пазов до 110 мм.
- Close to Clamp: Пробивка на расстоянии до 35 мм от зажима.
- Усиленный (Heavy Duty): Для металла до 6.35 мм и нагрузок до 17 тонн.
- Система R.I.: Сменные пуансоны/матрицы-вставки.
Оснастка для особых задач: работа вблизи зажимов, усиленные пуансоны и сменные вставки.
Многопозиционный и кластерный инструмент
- MT 24-8мм, MT 10-16мм, MT 8-24мм
- Модификации XMTE, DMT24mm, MT8i
- Кластерный инструмент (Cluster Tool) для группы отверстий
Мультитулы (Multi Tool) и кластеры для станков Finn-power, Prima power, Dardontech, Euromac, Durma.
Оборудование и аксессуары
- Заточные станки AMD auto grinder v6 v8
- Инструмент центровки и сборочные приспособления
- Адаптеры станций и матриц
- Универсальные картриджи Trumpf и C-Rings
Вспомогательные элементы: патроны, кольца, адаптеры, кассеты и заточные станки.
Система Trumpf
Стандартный инструмент Trumpf
- Размер 0A (1.20–6.00 мм), 0B (6.01–10.50 мм) и Размер 1 (1.20–30.00 мм)
- Размер 2A–2D (30.01–76.20 мм)
- Съемники для групп H/I и E/F
Размер 0 (размерные группы 0A, 0B) — для пробивки отверстий от 1.20 до 10.50 мм. Размер 1 — от 1.20 до 30.00 мм. Размер 2 (2A–2D) — от 30.01 до 76.20 мм. Съемники (полиуретановые и стальные) — прецизионные прижимные пластины для размерных групп H/I и E/F.
Экономичная инструментальная система R.I.
- Держатели пуансонов: посадочные размеры 40 и 76 мм
- Быстросменные вставки пуансонов: 30, 40, 56, 66 и 76 мм
- Матричная оснастка: специализированные держатели и сменные вставки матриц
Снижает затраты на обновление инструментального парка до 40%. Держатели пуансонов (40 и 76 мм), быстросменные вставки (30-76 мм), специализированные держатели и сменные вставки матриц.
Многопозиционный инструмент (Multi-Tool)
- Кассетные сборки: мультитулы на 4, 5, 6 и 10 станций для быстрой смены
Эффективная высокоскоростная пробивка листовой стали толщиной до 4.5 мм.
Формовочный инструмент под заказ
- Жалюзи (Louver), пуклевки (Emboss) и вытяжка под нарезание резьбы
- Пробивка с формовкой (Lance and Form), зенковка (Countersink)
- Зенковка и вытяжка под резьбу
- Тиснение логотипов, Easy Bend и Easy Cut для локальной гибки
Вентиляция и крепеж, контурная обработка, гибка и разделение.
Серии инструмента Thick Turret
| Серия инструмента | Совместимость | Запас на заточку | Способ регулировки | Специфика сборки |
|---|---|---|---|---|
| BASIC TYPE | Amada original | 2.0 мм | Требуются инструменты / шайбы | Стандартная сборка |
| FAB TYPE | Amada NEX | 5.0 мм | Быстрая (Quick Adjust) | С преднагруженным пружинным блоком |
| FAB 2 TYPE | Amada Alpha / NEX 3 | 5.0 мм | Быстрая, с кнопкой самофиксации | Направляющие аналогичны AMADA Alpha |
| FAB 90 TYPE | Wilson 90 / HP | 6.0 – 6.3 мм | Быстрая, без инструмента | Быстрая замена съемника |
| FAB ULTRA TYPE | Mate Ultra / Wilson Ultra | 6.0 мм | Быстрая, без инструмента | Увеличенный ресурс |
Технические характеристики
1. Стандартные формы (Shapes Chart)
2. Опции и скосы пуансона
- Whisper (скошенный)
- Rooftop (домиком)
- Invert Rooftop (обратный домик)
- Concave (вогнутый)
- 4-Way (четырехсторонний)
3. Типы матриц (Die Type)
- Standard
- Positive Step
- Anti Slug 1
- Anti Slug 2 (с защитой от выпрессовки)
- Step
4. Совместимость Trumpf
| A / B / C / D | Серии CN 700, 900, 1200, CS 75, CS 20, MP 25 |
| E | Trumatic 20, 202M, Sunimat 400, серии 150K–400K |
| F | Trumatic 150W, 180W, 180R, 240, 250 |
| G | Trumatic 200W, 202W, 300W, 300LW, 400W |
| H / I / S | Trumatic 190R, 200R, 500R, 600L, 1000R–7000R, Minimatic 100 |
Техническая документация
Скачайте полные PDF-каталоги со всеми размерами, углами и нагрузочными таблицами по пробивному инструменту
Инструмент Thick Turret
Основной каталог пробивного инструмента системы Thick Turret (Amada, LVD, Euromac и др.).
PDF · 16 MBИнструмент Trumpf
Основной каталог инструмента для станков системы Trumpf, включая систему R.I. и Multi-Tool.
PDF · 9.6 MBКаталог гибочного инструмента

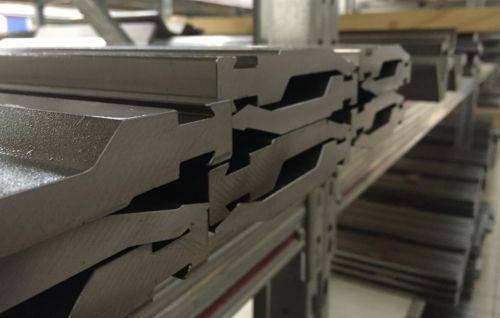

Каталог пуансонов, матриц и адаптеров для листогибочных прессов с ЧПУ (Amada, Wila, LVD, American) доступен на странице гибочного инструмента.
Каталог сварочных столов

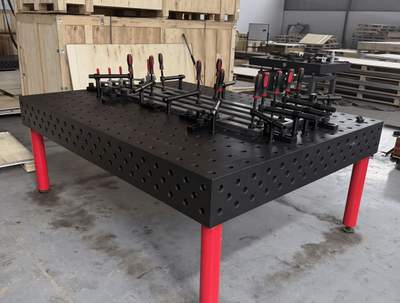

Каталог прецизионных 3D и 2D координатно-сборочных столов D28 и D16 доступен на странице сварочных столов.
Каталог сварочной оснастки
Каталог быстрозажимных болтов, зажимов, упоров, призм и тележек доступен на странице сварочной оснастки.
Отправить запрос на изготовление инструмента
Чтобы не тратить ваше время на заполнение форм, просто выберите удобный мессенджер. Мы сразу ответим и примем ваши файлы в работу:
Написать в TelegramНаписать в WhatsAppОтправить на Почту
